Cadena de eslabones
Eslabones

Obtener un eslabón de la cadena:

La primera parte de nuestro dibujo es obtener un eslabón para copiando varias veces, rotarlo, entrlazarlo, etc. Podemos obtener el eslabón de diversas maneras. El lector podrá decidir como hacerlo, pero en cualquier caso debemos obtener un trazado compusto (eslabón) como el que figura a continuación...

Eslabón: trazado compuesto


Vamos a dibujar el cuadrante 1 (de la figura anterior). Utilizamos la herramienta arco y obtenemos dos arcos (las dos primeras formas de la ilustración de abajo). Colocamos el arco pequeño encima del grande y dividimos: Modificar->Combinar->Dividir. Obtenemos dos trazados simples cerrados. Borramos el arco (ver imagen abajo) y ya hemos obtenido el cuadrante 1 de la imagen anterior. Ahora podemos copiar el trazado obtenido para reflejarlo (Modificar->Transformar...), posteriormente unirlo y obtener un semianillo que a su vez podemos reflejarlo para obtener dos semianillos...

Obtención de dos semianillos...


Sólo queda dibujar dos rectágulos que unan los semianillos...

Eslabón...



Entrelazar los eslabones:

Copiamos y pegamos tantos eslabones como queramos. Podemos transformarlos (girarlos, escalarlos, etc.) como deseemos. Los disponemos como queramos. Por ejemplo como muestra la figura siguiente:

Cuatro eslabones girados


En el siguiente paso selecionamos todos los eslabones y realizamos sucesivas divisiones hasta obtener un total de 18 trazados simples cerrados. Este punto es fundamental para poder realizar el entrelazado. Hay que comprobar que en efecto no hay trazados compuestos. La figura siguiente ilustra lo que pretendemos hacer...

Resultado de la división.


Solo queda ir seleccionado los trazados e ir uniendolos...

Seleccion y unión

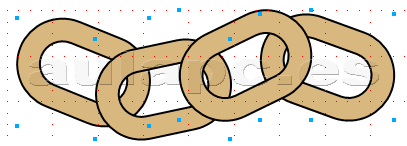

El resultado final quedaría como muestra la imagen inferior...

Resultado



Rellenar y añadir volumne:

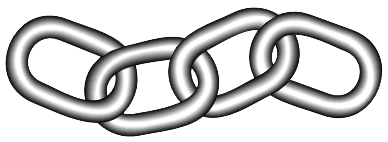

Una vez realizado el dibujo, podemos añadir color y volumen con rellenos. En este caso hemos utilizado la poderosa herramienta "fusión". Trataremos la fusión en otro apartado...
